introducir
Esta válvula de retención de doble disco está diseñada para cumplir con los estándares industriales pertinentes. Cuenta con unas dimensiones cortas entre caras, un peso ligero y una sólida rigidez estructural.
Los discos de las válvulas se abren suavemente bajo el flujo de fluido hacia adelante. Los resortes de torsión permiten un cierre instantáneo una vez que se acumula la presión inversa.
En comparación con las válvulas de retención oscilantes, la estructura de doble placa ofrece una respuesta más rápida, una pérdida de presión reducida y un rendimiento más estable. Es muy adecuado para sistemas de tuberías de alta demanda.
Especificaciones técnicas
| Tipo de válvula | Válvula de retención de doble-disco |
|---|---|
| Rango de tamaño | DN40 – DN1200 |
| Clasificación de presión | PN10, PN16 |
| Estándar de diseño | API 594 |
| Cara a cara | ANSI B16.10, EN 558-1 Serie 16 |
| Inspección y pruebas | API 598, GB/T 13927 |
| Conexión de brida | ANSI Clase 125/150, DIN PN10/PN16, EN 1092, JIS 10K, AS 2129 |
| Materiales |
Cuerpo: Hierro fundido, Hierro dúctil, Acero al carbono (WCB), Acero inoxidable Temperatura aplicable: -40 grados a +230 grados |
características clave
La longitud estructural es de solo 1/4 a 1/8 de la de las válvulas de retención oscilantes con bridas, y el peso es de solo 1/4 a 1/10, lo que ahorra espacio de instalación y reduce las cargas de las tuberías.
El recorrido corto del disco y el cierre rápido-asistido por resorte dan como resultado una presión de golpe de ariete que es solo de 1/2 a 1/5 de la de las válvulas de disco único-, lo que protege las bombas y los equipos de tuberías.
Adecuado para tuberías horizontales y verticales sin restricciones en la dirección u orientación del flujo.
Cuenta con un canal de flujo central grande y sin obstrucciones cuando está completamente abierto, lo que resulta en una pérdida de presión mínima-ideal para tuberías de alto-flujo.
Los discos dobles simétricos garantizan una distribución uniforme de la fuerza, lo que permite un sellado hermético incluso en condiciones de baja-presión y minimiza las fugas.
Pocos componentes internos; El desmontaje y montaje se pueden realizar sin cortar la tubería.

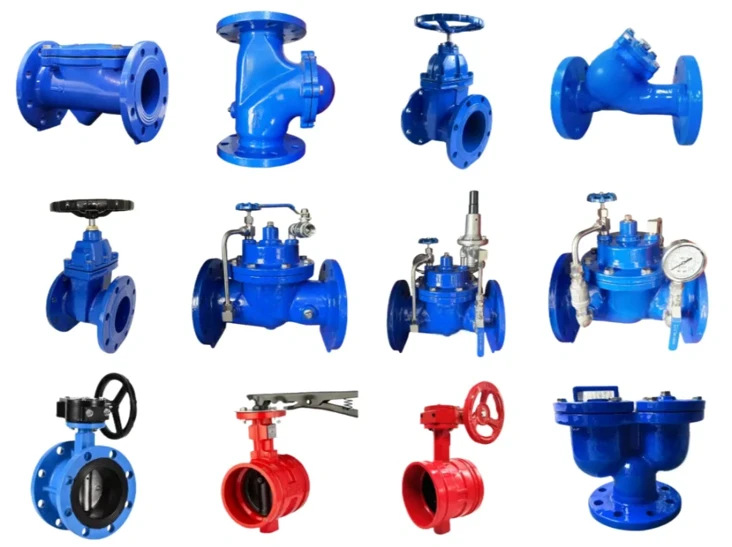

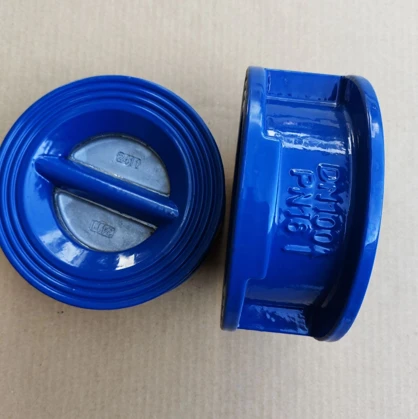

Exhibición de productos
Parámetros básicos
| DN | D | D1 | D2 | L | R | t | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|
| milímetros | pulgada | |||||||
| 50 | 2" | 107 | 65 | 43.3 | 43 | 28.2 | 19 | 1.5 |
| 65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
| 80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 28 | 3.6 |
| 100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
| 125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
| 150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
| 200 | - | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
| 250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
| 300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
| 350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
| 400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
| 450 | 18" | 555 | 539 | 450 | 419.9 | 152 | 217.8 | 58 |
| 500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
| 600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
| 700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
