Descripción general del producto
El reductor concéntrico de doble-brida, comúnmente conocido como accesorio reductor concéntrico o reductor de tamaño, es un componente de transición clave para los sistemas de tuberías de hierro dúctil. Hecho de hierro dúctil de alta-calidad, conecta tuberías con bridas de diferentes diámetros nominales manteniendo una línea central de tubería perfectamente centrada.
Su diseño concéntrico simétrico garantiza un flujo de fluido suave y estable con una turbulencia mínima. Esto lo hace ideal para el suministro de agua municipal, distribución de agua potable, tratamiento de aguas residuales, obras de riego, sistemas de agua para edificios y transporte de fluidos industriales en general.
Equipado con bridas perforadas integralmente en ambos extremos, el reductor se puede instalar rápidamente utilizando juntas y pernos de brida estándar. No se requieren soldaduras ni herramientas especiales en el sitio, lo que simplifica enormemente la construcción, acorta el tiempo del proyecto y reduce los costos de instalación.

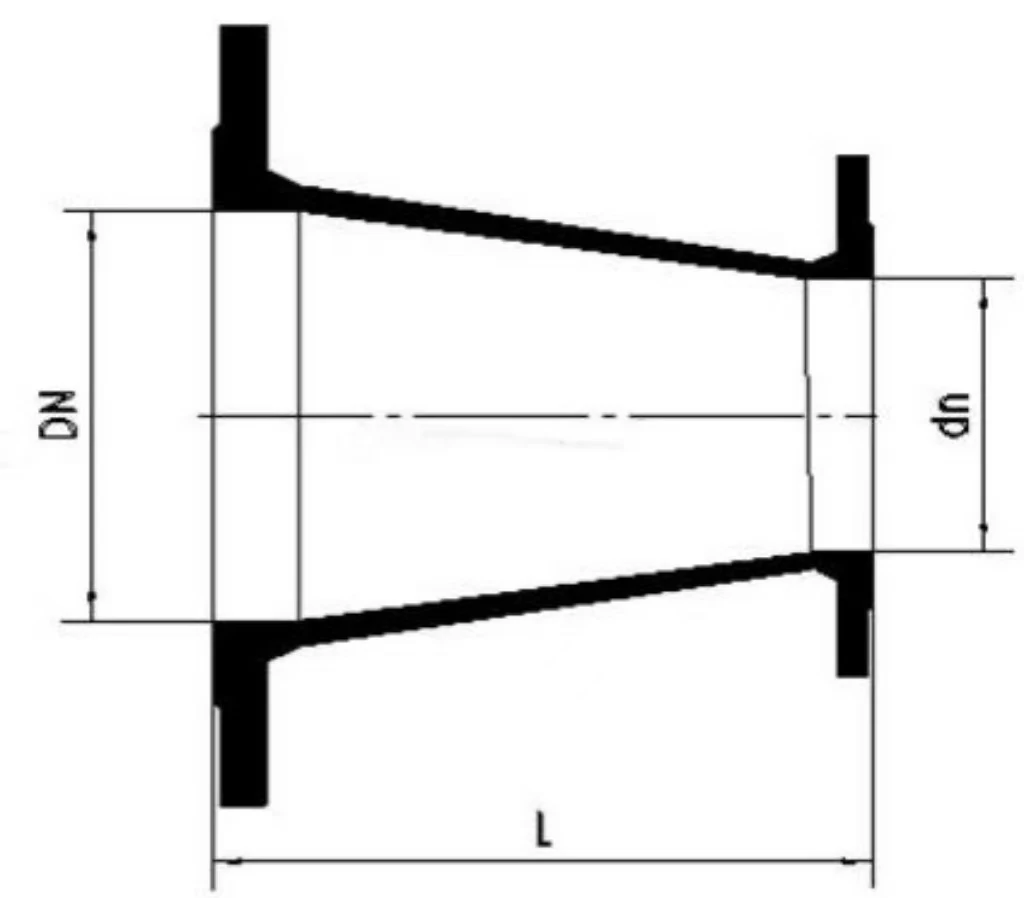

| DN×dn | Longitud total L(mm) | Brida grande OD D(mm) | Brida pequeña OD d(mm) | Masa (kg) |
| DN100×DN80 | 180 | 220 | 200 | 9.8 |
| DN150×DN100 | 200 | 285 | 220 | 15.6 |
| DN200×DN150 | 220 | 340 | 285 | 23.2 |
| DN250×DN200 | 250 | 405 | 340 | 32.7 |
| DN300×DN250 | 280 | 460 | 405 | 44.5 |
| Artículo | Especificación |
| Nombre del producto | Reductor concéntrico de doble brida de hierro dúctil |
| Material | Hierro dúctil QT500-7 |
| Estándar ejecutivo | EN545, ISO2531, EN1092-2 |
| Clase de presión | PN10/PN16 |
| Revestimiento | Revestimiento epoxi FBE Fusion Bond |
| Tipo de conexión | Brida doble, conexión por perno |
| Rango de tamaño | DN100×80 ~ DN600×500 |
| Solicitud | Tubería de suministro de agua municipal |
| Característica | Orificio interior liso, anti-corrosión, fácil instalación |
| Servicio personalizado | Dimensión personalizada, logotipo y color de revestimiento disponibles |
Materiales y fabricación
Nuestros reductores concéntricos están moldeados con precisión a partir de hierro dúctil (DI) de primera-calidad, que cumple totalmente con los estándares metalúrgicos internacionales. La estructura de grafito esferoidal en la matriz de hierro otorga al producto una resistencia mecánica superior, una gran resistencia al impacto y una capacidad de carga de presión confiable-, superando con creces el rendimiento del hierro fundido gris convencional.
Adoptamos un control interno- total sobre cada procedimiento de producción, que abarca la fusión, el moldeado, el sacudido-, el desbarbado, el tratamiento térmico, la inspección dimensional, el tratamiento de superficies y el recubrimiento en polvo epoxi de la materia prima. Cada pieza fundida se pule minuciosamente para eliminar rebabas, residuos de arena y bordes afilados, con estrictos controles de calidad para evitar defectos en la superficie como orificios, grietas e inclusiones que afectan el rendimiento del servicio a largo plazo-.
Todas las marcas del núcleo, incluido el diámetro nominal, la presión nominal, el estándar de implementación y el código de fábrica, están fundidas integralmente en lugar de estar estampadas-. Esto garantiza una identificación clara y permanente incluso durante décadas de operación de tuberías subterráneas.
Revestimiento de superficie

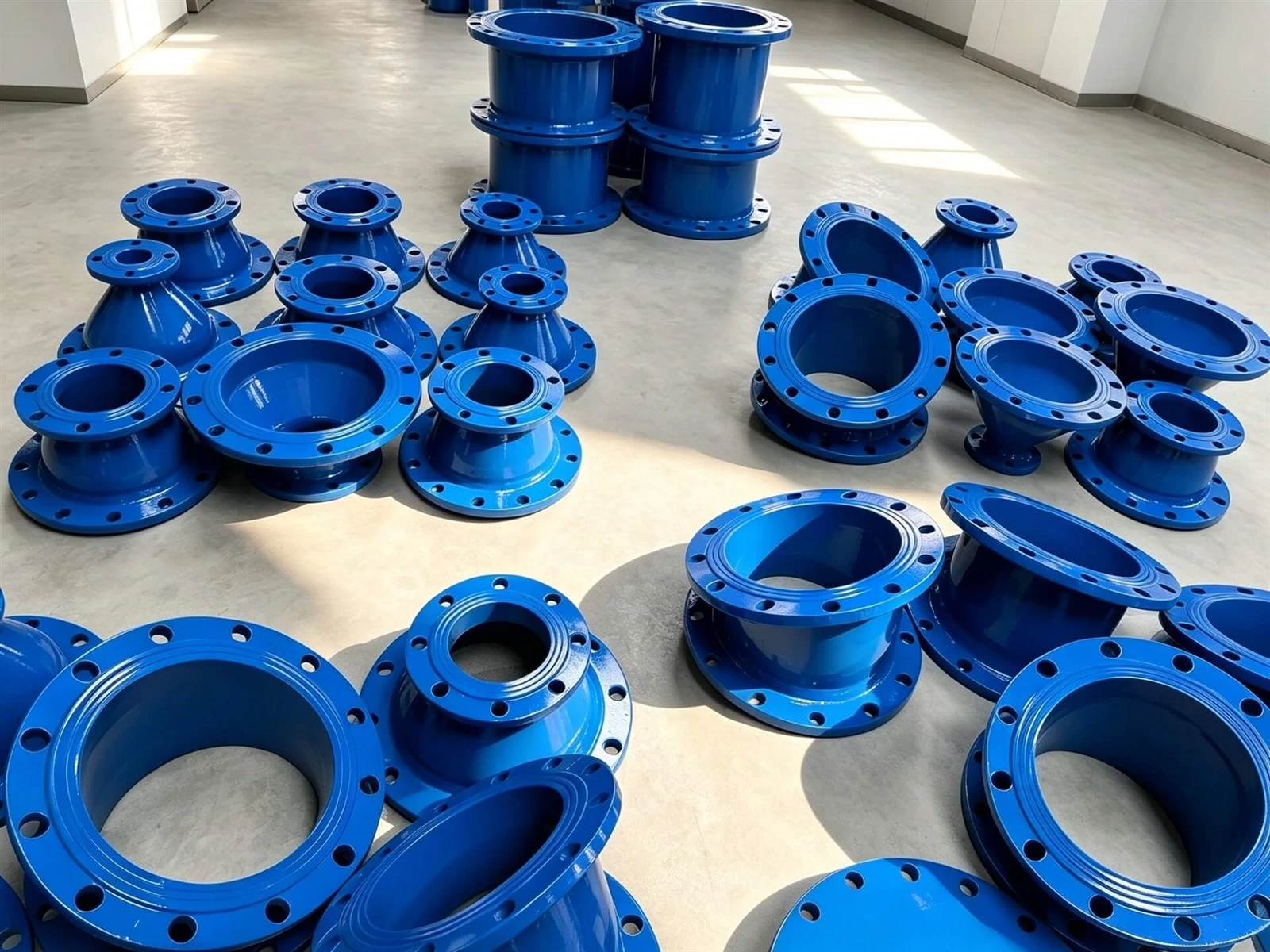

A cada reductor se le aplica un recubrimiento en polvo interno y externo de epoxi adherido por fusión (FBE). La capa de epoxi de color azul brillante no solo es una característica visual atractiva sino también una barrera protectora de alto rendimiento.
Bajo una temperatura de curado controlada, el polvo se funde y se adhiere químicamente al sustrato de hierro dúctil. El revestimiento acabado alcanza un espesor uniforme y especificado.
Esta capa protectora aporta múltiples ventajas:
Excelente resistencia contra la corrosión del suelo, la humedad, la oxidación y muchos químicos suaves que se encuentran en ambientes subterráneos. La superficie interior lisa reduce la resistencia al flujo, evita la incrustación mineral y la acumulación de biopelículas dentro de las tuberías. Lo más importante es que nuestro recubrimiento epoxi cumple con los requisitos internacionales para el contacto con el agua potable. No contiene sustancias nocivas que puedan contaminar el agua potable, lo que hace que el reductor sea totalmente adecuado para redes de distribución de agua potable. En comparación con la pintura líquida, el recubrimiento en polvo epoxi muestra una mejor adhesión, una mayor resistencia a la abrasión y una vida útil más larga en condiciones duras al aire libre y enterradas.
Estándares y clasificaciones de presión
Nuestros reductores concéntricos de doble brida se fabrican y prueban de acuerdo con los principales estándares mundiales, incluidos EN 545, EN 598 e ISO 2531. Las dimensiones de perforación de las bridas siguen la norma EN 1092-2.
01
Las clases de presión estándar disponibles son PN10 y PN16, que cubren la mayoría de los requisitos de presión de trabajo del suministro de agua municipal.
02
Cada dimensión de diseño, valor de espesor de pared, diámetro exterior de la brida, círculo de orificios para pernos y cantidad de orificios para pernos sigue estrictamente las tablas estándar. Esta estandarización de alto nivel garantiza la intercambiabilidad.
03
Los compradores pueden combinar fácilmente nuestros reductores con tuberías, bridas, tes, codos y otros accesorios de hierro dúctil de otros fabricantes que siguen las mismas especificaciones internacionales.
04
Para proyectos con fines especiales, también podemos producir artículos de acuerdo con AS/NZS, AWWA, DIN u otros estándares regionales a pedido.
05
Control de calidad
El control de calidad se realiza en cada etapa de producción.
Antes de la fundición, se prueban la composición química y la nodularidad del hierro dúctil.
Después de la fundición, cada reductor se somete a una inspección visual para comprobar si hay defectos en la superficie.
Luego, una medición dimensional precisa verifica el tamaño de la brida, las posiciones de los orificios de los pernos, la longitud total, los diámetros de entrada y salida y el espesor de la pared.
El espesor del recubrimiento se mide en múltiples puntos tanto en las superficies internas como externas para garantizar la uniformidad.
Los productos terminados seleccionados se envían para pruebas de presión hidrostática bajo una presión de prueba especificada para verificar la estanqueidad y la resistencia mecánica.
Una vez pasadas todas las inspecciones, cada lote se empaqueta y etiqueta.
Podemos suministrar certificados de materiales, informes de inspección, registros de pruebas de revestimiento y documentos de declaración para proyectos de licitación.
Nuestra estricta filosofía de control ayuda a los clientes extranjeros a minimizar los riesgos de rechazo y los problemáticos reemplazos in situ.
Cualificaciones de la empresa
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. está ubicada en la provincia de Shanxi, China. Somos un fabricante líder de accesorios para tuberías, tuberías, diversas válvulas y tapas de registro de hierro dúctil. Equipados con líneas de producción automatizadas y un equipo técnico experimentado, podemos brindar soluciones personalizadas profesionales y flexibles para los clientes.
