En las conexiones de curvas de tuberías industriales, si bien tanto las curvas de doble-brida de 90 grados-pie de pato como las curvas regulares se utilizan para lograr giros de tuberías de 90 grados, difieren significativamente en el diseño estructural, los métodos de instalación y los escenarios aplicables. Elegir la curvatura incorrecta no solo puede aumentar los costos de instalación, sino que también puede generar riesgos de fugas. Este artículo desglosa las diferencias entre las dos y las tres dimensiones principales para ayudarle a adaptar con precisión sus condiciones operativas.
Diseño Estructural:
La diferencia más evidente radica en si se incluye o no brida, lo que incide directamente en la comodidad de posteriores conexiones de tuberías:

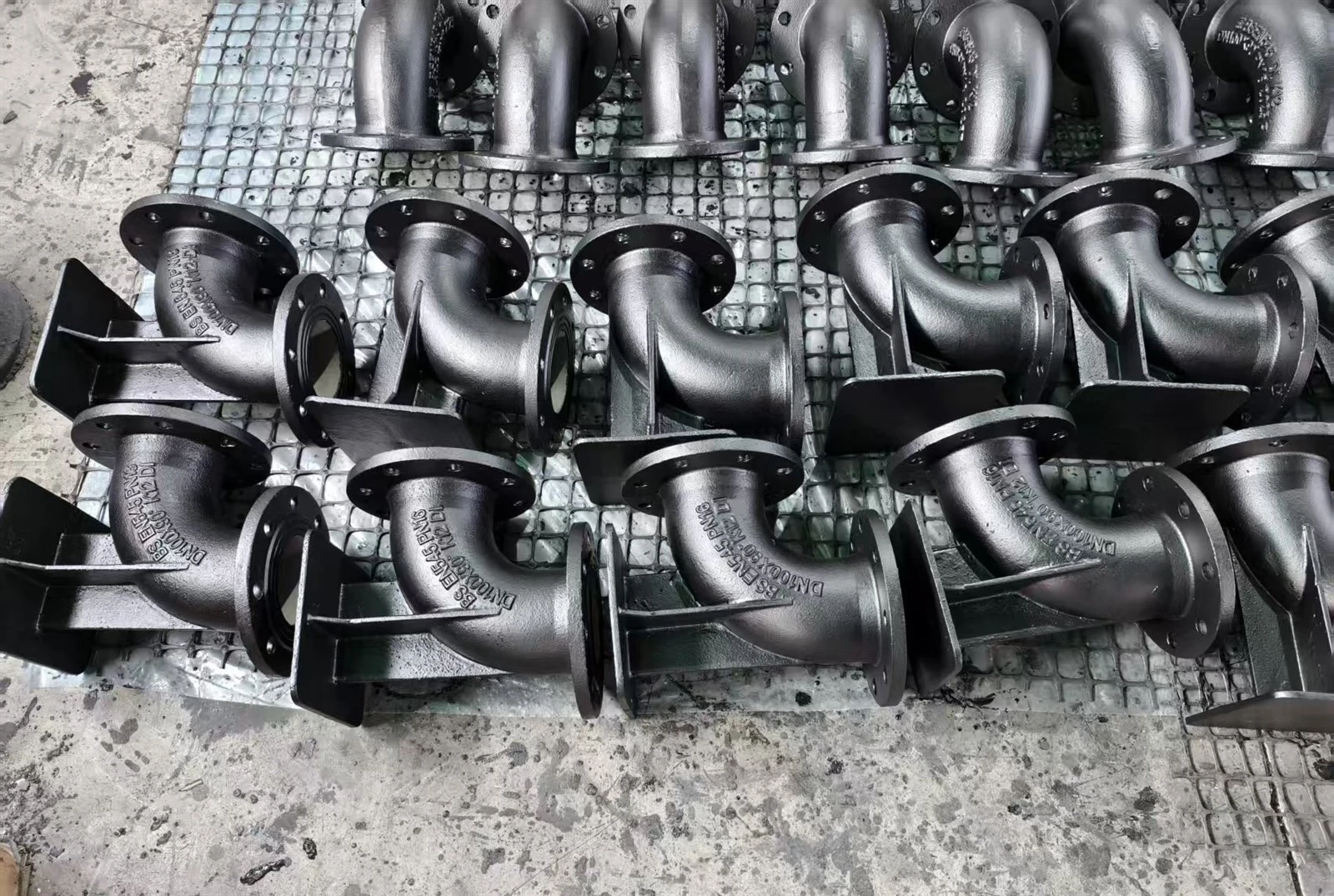

-Doble-doble curvatura de 90 grados con brida-pie:
Esta es una estructura "integrada terminada". Las bridas estándar están pre-fabricadas en ambos extremos del codo. Las bridas y el cuerpo curvado están soldados o moldeados integralmente, y las superficies de sellado de las bridas ya están mecanizadas, lo que elimina la necesidad de soldar las bridas adicionalmente. Su diseño de "pie de pato" también mejora la estabilidad de la instalación, evitando el desplazamiento en la curva de la tubería debido a la gravedad o la vibración.
- Curvatura estándar:
En su mayoría, estructuras de "tubería desnuda sin bridas", que presentan solo una curvatura de 90 grados en el cuerpo de la tubería (generalmente hecha de acero al carbono o acero inoxidable), con extremos planos o biselados. Si se requiere la conexión a otras tuberías/equipos, se deben soldar bridas adicionales (o accesorios roscados) y la superficie de sellado de la brida necesita un mecanizado secundario después de la soldadura, lo que complica el proceso.
Método de instalación:
Las diferencias estructurales conducen directamente a procesos de instalación, requisitos de herramientas y consumo de tiempo drásticamente diferentes, lo que afecta especialmente-la eficiencia de la construcción en el sitio:
01
-Doble-brida de pato de 90 grados-Curva de pie
La instalación es "plug and play" y no requiere soldadura en el sitio.
02
Curva estándar
La instalación requiere un "mecanizado de varios-pasos", que depende de técnicas de soldadura especializadas.
Escenarios aplicables:
| Dimensión de comparación | Curva de pie de pato de 90 grados con doble-brida | Curva de brida estándar |
| Clasificación de presión | Adecuado para condiciones de presión media-alta (PN1,6-PN16MPa). La conexión de brida garantiza un sellado fuerte, ideal para medios tóxicos, inflamables y explosivos (por ejemplo, tuberías químicas, de petróleo y de gas). | Adecuado para condiciones de baja-presión (PN inferior o igual a 1,0 MPa). Las uniones soldadas son propensas a sufrir fugas debido a las fluctuaciones de presión; Ideal para tuberías de agua ordinaria y aire comprimido. |
| Entorno de instalación | Preferido para escenarios sin condiciones de soldadura o cronogramas ajustados (por ejemplo, tuberías limpias en interiores, talleres-a prueba de explosiones, renovaciones de tuberías antiguas). | Adecuado para escenas con condiciones de soldadura y sensibilidad a los costos (por ejemplo, redes de tuberías municipales exteriores, tuberías de agua de circulación de baja-presión). |
| Necesidades de mantenimiento | La conexión de brida permite un fácil desmontaje; El mantenimiento solo requiere aflojar los pernos para reemplazarlos (no es necesario cortar la tubería). | La conexión soldada es difícil de desmontar; El mantenimiento requiere cortar los puntos de soldadura, lo que daña la integridad de la tubería y aumenta los costos de mantenimiento. |
| Consideraciones de costos | Alto costo de adquisición inicial (bridas integradas), pero bajos costos de instalación y mantenimiento, lo que ofrece una alta rentabilidad general-. | Bajo costo de adquisición inicial (tubería desnuda), pero altos costos de soldadura, procesamiento y mantenimiento, lo que lo hace antieconómico para un uso a largo plazo-. |
el codo-de 90 grados con doble-brida-pata de pato es una solución profesional de "un-paso", adecuada para condiciones de trabajo con altos requisitos de sellado, eficiencia y mantenimiento; El codo ordinario es una opción básica que prioriza el costo, adecuada para escenarios de conexión simples y de baja-presión. Elegir la opción correcta en función de las condiciones de trabajo reales es crucial para garantizar una operación estable del oleoducto y al mismo tiempo controlar los costos.
