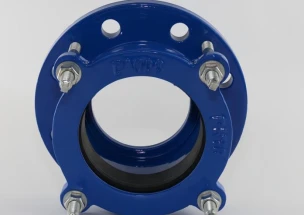

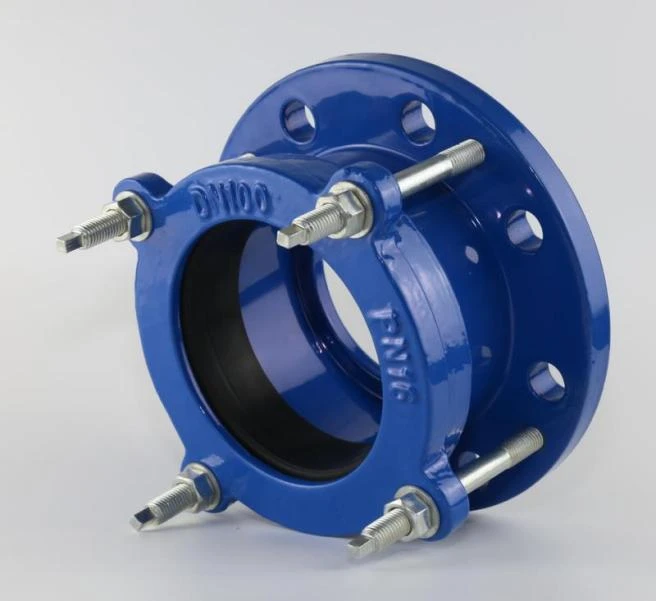

Parámetros básicos
|
Artículo |
Especificación |
|
Material del cuerpo principal |
Fundición Dúctil GGG50/QT450-10 |
|
Resistencia a la tracción |
Mayor o igual a 450MPa |
|
Alargamiento |
Mayor o igual al 10% |
|
Dureza Brinell |
Menor o igual a 180HBW |
|
Tasa de nodularidad |
Mayor o igual al 90% |
|
Junta de sellado |
EPDM para agua potable; NBR para aguas residuales y medios petrolíferos |
|
Sujetadores estándar |
Pernos y tuercas de acero al carbono galvanizado en caliente-clase 4.8 |
|
Sujetadores para condiciones corrosivas |
Pernos y tuercas de acero inoxidable SS304/SS316 |
|
Junta de brida |
junta de goma |
|
Clase de presión |
Escenario de aplicación |
Presión máxima de trabajo |
|
PN10 |
Suministro municipal de agua-a baja presión y riego |
1,0 MPa |
|
PN16 |
Agua del grifo municipal, agua circulante industrial (norma general) |
1,6MPa |
|
PN25 |
Suministro de agua de gran-altura, tubería industrial de alta-presión |
2,5MPa |
|
PN40 |
Protección especial contra incendios de alta-presión, media industrial |
4,0 MPa |
Especificaciones y dimensiones
|
DN |
Diámetro exterior de la brida. |
Diámetro del círculo del perno. |
Diámetro del orificio del perno. |
Cantidad de pernos |
Tamaño del perno |
|
50 |
165 |
125 |
19 |
4 |
M12 |
|
80 |
200 |
160 |
19 |
8 |
M12 |
|
100 |
220 |
180 |
19 |
8 |
M12 |
|
150 |
285 |
240 |
23 |
8 |
M16 |
|
200 |
340 |
295 |
23 |
12 |
M16 |
|
300 |
485 |
430 |
28 |
16 |
M20 |
|
400 |
600 |
540 |
31 |
16 |
M24 |
Características clave
Sello de EPDM-de calidad alimentaria:Resistente al envejecimiento, al agua y a trazas de ácidos y álcalis; presenta un diseño encapsulante y de agarre firme-donde el sello se aprieta a medida que aumenta la presión, lo que garantiza un ajuste hermético incluso en superficies de tuberías con imperfecciones o picaduras.
Estructura de bloqueo anti-extracción:Utiliza pernos tensores de acero al carbono galvanizado de grado 8.8 o acero inoxidable 304 combinados con anillos de bloqueo antideslizantes; Previene la extracción de tuberías bajo alta presión y proporciona restricción axial, lo que lo hace adecuado para tuberías enterradas directamente-de larga distancia.
Especificaciones completas y alta versatilidad
Cubre diámetros nominales de DN50 a DN1200 y presenta dimensiones de brida estándar internacionalmente, lo que lo hace compatible con diversos materiales de tuberías con bridas, incluidas tuberías de hierro dúctil, acero y PE.
Resistencia a la deformación y fatiga:Capaz de absorber tensiones de expansión/contracción térmica y vibración del equipo; resiste la presión-a largo plazo sin deformación plástica.
Revestimiento anticorrosión duradero:Recubrimiento en polvo interno y externo FBE (Fusion Bonded Epoxy) (mayor o igual a 250 μm); cumple con los estándares WRAS/GB para agua potable; resistente a la acidez/alcalinidad del suelo y a la corrosión de las aguas subterráneas; Diseñado para una vida útil de 50 años.
Proceso de instalación
Limpie los extremos de la tubería, elimine las rebabas y los residuos, limpie la superficie exterior de la tubería para garantizar una superficie de contacto suave e intacta.
Coloque la junta de goma EPDM completa en la ranura del conector, asegúrese de que la junta no esté torcida ni dislocada.
Deslice el extremo del casquillo bloqueado-de la abrazadera en la espiga del tubo y apriete previamente los pernos de la abrazadera de manera uniforme sin apretarlos por completo.
Alinee la tubería, haga coincidir el extremo de la brida del conector con los accesorios de la brida correspondiente, inserte los pernos y las juntas.
Apriete los pernos de la brida en diagonal en varias pasadas para lograr un ajuste uniforme de las caras de sellado de la brida sin espacios.
Apriete completamente todos los pernos de la abrazadera en el extremo del casquillo con la misma torsión para evitar fugas de agua causadas por la compresión desigual de la junta de goma.
Complete la prueba de presión después del ajuste completo, inspeccione las juntas de casquillo y brida para detectar filtraciones. La instalación finalizará si no se producen fugas.
Escenarios de aplicación
Redes municipales de alcantarillado/abastecimiento de agua:Tuberías de aguas residuales de hierro dúctil (revestimiento exterior rojo) conectadas a válvulas, medidores de flujo y bombas sumergibles para aguas residuales.
Plantas depuradoras de aguas residuales y estaciones elevadoras:Conexiones de transición para tuberías de entrada y salida de equipos.
Renovación/actualización de la red:Interconexión entre tuberías de plástico PVC/PE y redes principales de fundición dúctil
Drenaje industrial, redes de tuberías exteriores de edificios y transiciones de bridas de tuberías de protección contra incendios

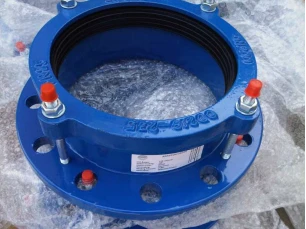

Embalaje y envío
Descripción de productos
Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd, ubicada en la provincia de Shanxi, China, es uno de los principales fabricantes de accesorios para tuberías, tuberías, diversas válvulas y tapas de registro de hierro dúctil, aprovechando las abundantes materias primas industriales de la región.
