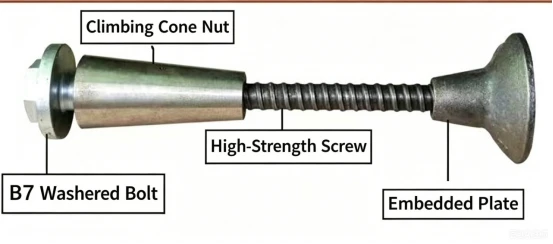

Conjunto de tuerca cónica y accesorios

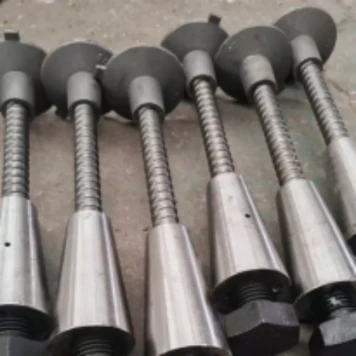

Tuerca cónica Exterior cónico con rosca pasante interna completa. Disponible en hierro fundido, acero al carbono 45# y acero de aleación 40Cr templado y revenido. Conecta el tirante externo y se puede quitar para uso repetido después del desencofrado.
Barra Empotrada Empotrada en el interior de hormigón. Un extremo se atornilla a la tuerca cónica y el otro extremo se suelda con la placa de anclaje como elemento principal de soporte de carga.
Placa de Ancla Placa de acero redonda o cuadrada montada en la cola de la barra roscada empotrada, que amplía el área de apoyo del hormigón y evita el agrietamiento de la superficie del hormigón bajo tensión.
Perno colgante externo Se atornilla en el lado exterior de la tuerca cónica durante la construcción para conectar carriles guía de encofrado trepante, soportes y marcos triangulares y soportar cargas de construcción.
Tapa protectora de plástico Cubre el lado exterior de la tuerca cónica para bloquear la lechada de cemento durante el vertido del hormigón y evitar el bloqueo de la rosca.
Arandela plana Junta colocada entre el marco de soporte externo y la tuerca cónica para distribuir la presión de manera uniforme.
Procedimiento de instalación de tuerca cónica
Preparación previa-a la instalación
Verifique todos los accesorios y proteja las roscas de los tornillos.
01
Montaje de incrustación
Instale la placa de anclaje, atornille la tuerca cónica, coloque la tapa protectora y suelde-todo el conjunto a las barras de acero.
02
Cierre de encofrado
Mantenga la tuerca cónica al ras del encofrado y vierta el hormigón.
03

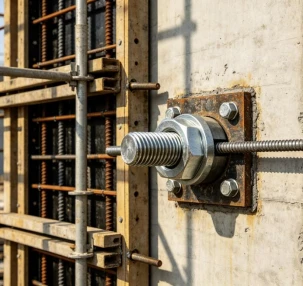

Montar el perno externo
Retire el encofrado y la tapa protectora, instale el perno colgante y los soportes trepadores del encofrado.
04
Desmontar y reciclar
Retire el perno externo y desenrosque la tuerca cónica para volver a utilizarlo.
05
Precauciones de instalación
La superficie cónica de la tuerca cónica deberá quedar al mismo nivel que el encofrado. El hueco provocará una fuerza excéntrica, mientras que la protuberancia aplastará y dañará el encofrado.
Coloque tapas protectoras de plástico antes de verter el concreto y cubra uniformemente las roscas con grasa para evitar que la lechada de cemento bloquee los dientes del tornillo.
Suelde-por puntos el conjunto integrado firmemente al refuerzo principal. No golpee las piezas incrustadas con el vibrador durante la vibración del hormigón para evitar desplazamientos e inclinaciones.
Utilice tuercas cónicas de 40Cr de alta resistencia-revenidas y templadas para pilares altos y cargas pesadas; Las tuercas cónicas de hierro fundido están prohibidas para soportes de cojinetes de carga-pesada.
Limpie los residuos de cemento dentro de los conos oportunamente después del desencofrado. Retire las tuercas cónicas al finalizar la construcción, límpielas y engrase para su almacenamiento y reutilización adecuados.
Disponga las piezas incrustadas a intervalos como se especifica en los planos del encofrado trepante y evite posiciones donde se corten las barras de refuerzo principales para garantizar la seguridad estructural.
Ventajas principales de la tuerca cónica
Ventajas económicas
Reutilizable para uso repetido, reduciendo efectivamente los costos.
01
Ventajas de la construcción
:Fácil y rápido montaje y desmontaje, ideal para operaciones a gran-altura.
02
Rendimiento de carga estructural-
Alta capacidad de carga y excelente estabilidad.
03
Ventajas de la apariencia y la calidad del concreto terminado
Encantadora apariencia de superficie de concreto.
04
Rendimiento de mantenimiento de durabilidad
05
Aplicaciones típicas
Puentes: Soporte de encofrado y anclaje de ménsulas para pilas altas, pilones y casquetes curvos.
Construcción de edificios: Encofrado trepante hidráulico para rascacielos-muy altos, encofrado de muros centrales y plataformas de trabajo.
Otros: Fijaciones a pared para grúas torre y ascensores, fijación empotrada de soportes.
